PRODUCT LIST单变比双绕组高压组合式计量装置 |
| 作者： 浏览量：4682 时间：2015-6-19 |

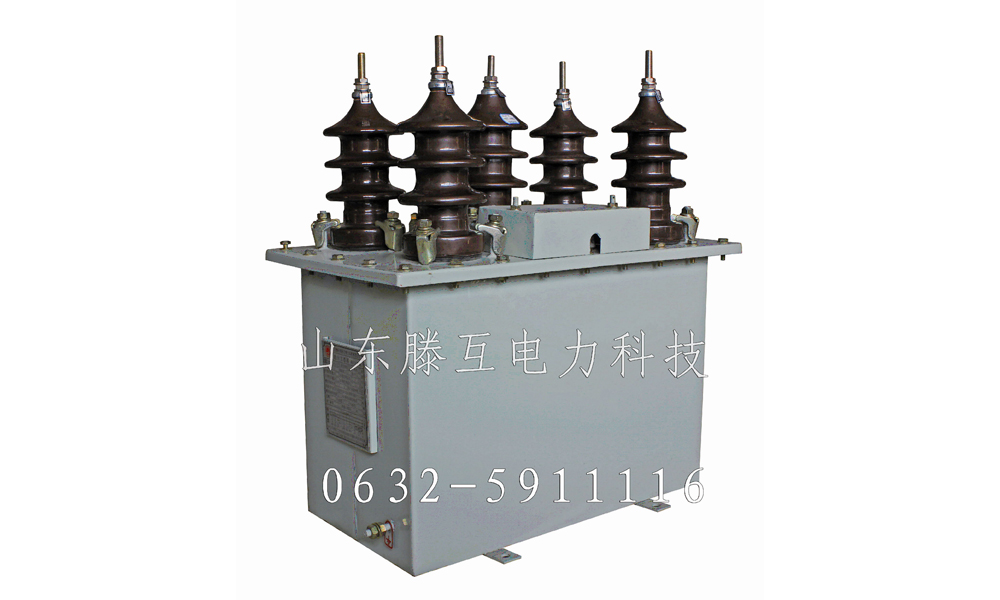

 一、概述 JLSZVS-10KV(W)型组合互感器由二次双绕组的电流、电压互感器组合并联一体的互感器。能同时将高电压变为低电压，大电流变为小电流。具有占有空间小、综合价格低、安装方便等优点。尤其适用于国网供电系统实现无误差同步计量和考核。

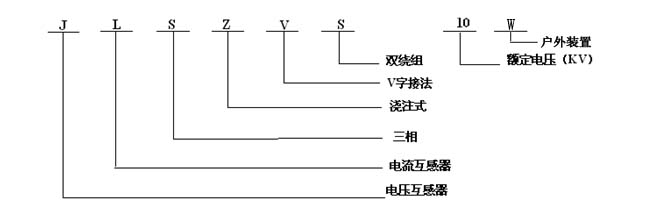

二、型号含义
三、执行标准 1、GB1207-2006《电压互感器》 2、GB1208-2006《电流互感器》 3、GB17201-1997《组合互感器》 4、GB311.1-1997《高压输变电设备的绝缘与配合》 5、JJG313-94《测量用电流互感器检定规程》 6、JJG314-94《测量用电压互感器检定规程》 7、DL/T725-2000《电力用电流互感器订货技术条件》 8、DL/T726-2000《电力用电压互感器订货技术条件》
四、JLSZVS-10KV（W）系列组合互感器是专用于系统监控的电量计量和电量采集设备同步使用。 1、JLSZVS-10KV(W)系列组合互感器是具有两个二次绕组，其中一个用于电能表计量电量使用，额定电流为5A或1A，额定电压为100V。其二用于远传遥测，额定电流为5A或1A，额定电压为100V。二次绕组的接线端子均为在接线盒内，接线非常方便。双绕组电流互感器将二次电流信号 变换标准5A或1A，将二次电压信号 变换标准100V。使电量计量和电量采集使用，并且满足电流精度为0.2S级、电压精度为0.2级的要求。 设电流互感器的视在工率为S0，负载的视在功率为S1，则线路损耗SL为：
在上式中，I为电流互感器的二次绕组电流，L为导线长度，S为导线截面，P为导电阻系数。由式中可见线路损耗SL与电流互感器的二次绕组电流I的平方成正比，所以为了要进行精密地保证电量计量和电量采集设备电量的同步，双绕组电流互感器的5A或1A的绕组就解决了上述问题。 JLSZVS-10KV组合互感器中的电压互感器是有一个一次绕组和二个独立的二次绕组组成。两个二次绕组均提供标准为100V的电压二次绕组。二个绕组的共用，增加二个二次绕组的绝缘难度在二个二次绕组间分别采用绝缘隔离。在电压一次线圈外部加设屏蔽材料，增加半导体绝缘材料的使用减少绕组与绕组之间，绕组与铁芯之间的局部放电。电流互感器铁芯采用选用初始导磁率高、饱和磁密低的铁基纳米晶合金带材作为0.2S级的导磁材料，保证其在较低的额定一次电流对误差的精度、即额定1%~150%时其误差曲线基本接近直线，从而为电力系统计量考核及线损考核提供了高灵敏度的产品。电压互感器铁芯采用进口硅钢片导磁材料，在工艺设计中铁芯及线圈的设计采取低导磁密度，高饱和的要求，能够大大提高抗谐波电压造成的线圈烧毁。图例 2、双绕组电流互感器的应用参数

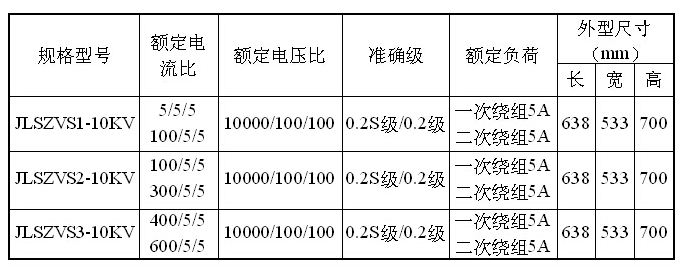

参数表中的电流双绕组定义为5A，电压双绕组定义为100V，二次绕组并存，双绕组的二次端子均引出到二次接线盒。在实际使用或检验中若某电流绕组不使用则必须短接或接地。二次电压绕组不使用，则二次绕组端子不能短接，并且保证接地点可靠接地，也同时避免产生高压。 以下为参数表：

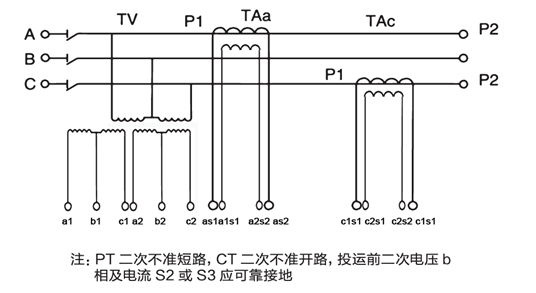

3、组合式互感器的使用与单体独立电流电压互感器比较，具有以下特点： （１）组合式互感器中的电流互感器和电压互感器的技术要求和误差限值，应分别达到各自相应专业技术标准的要求。 （２）应考虑电流互感器与电压互感器之间的相互影响。当电流互感器在5%额定电流和额定连续热电流之间范围内运行，电压互感器在规定范围及规定电压下运行时，电压互感器的电压误差和相位差均应不超过相应准确值所规定的限值；当电压互感器在80%~120%额定电压（或额定电压乘以额定电压因数）之间的电压值运行，电流互感器在25%~100%额定负荷之间任一负荷下运行时，电流互感器的电流误差和相位差均应不超过其相应准确级所规定的限值。 （３）组合式互感器对温升的考虑比较严格。将1.2倍额定一次电压和额定功率因数下的电压加到组合互感器上，而且电流互感器一次侧加上额定连续热电流，同时电压及电流互感二次绕组带上相应额定负荷后，其温升不得超过规定限值。 五、接线原理图
|
