您现在的位置是：首页 | 产品中心 | PJFD(K)-12KV高压分段（控制）计量柜

PJFD(K)-12KV高压分段（控制）计量柜
作者：  浏览量：4194  时间：2017/1/7



PJFD(K)-12KV高压分段（控制）计量柜

一、产品概述



   本产品适用于频率50HZ、10KV电力线路中，做高压电缆进线户的高压计量用，可安装在公园、居民小区、工矿区的路边草坪，或其它不便建高压配电室的电力计费场所，该产品有如下特点：

   双变比电压型切换计量装置，是应用户实际应用需求和我公司多年来设计计量设备积累的经验而开发一种复合功能的智能计量设备。它能在用户的负荷变化时，自动采样，并根据设定要求，进行自动切换到最合适、最准确的计量变比上，保证用电计量准确性、公平性。设备箱体采用三级权限设计的防盗电控锁，以阻止不法人员窃电盗电。

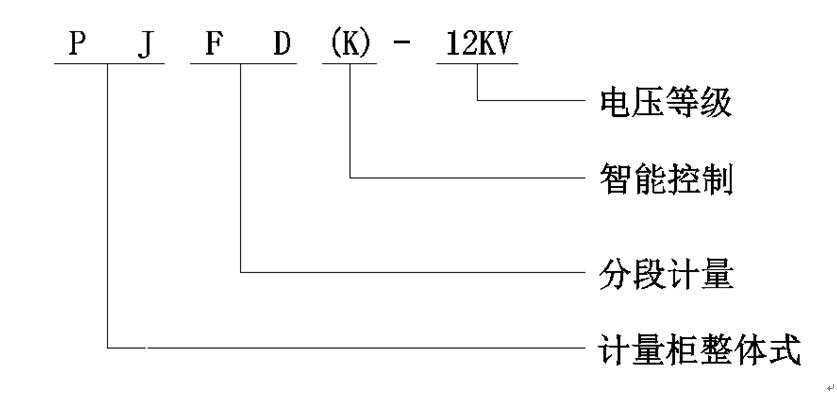

型号含义：

二、主要技术参数

1、额定一次电压：6、10KV（电压互感器接在相与相之间）

额定二次电压：100V、220V

准确级：0.2级、3P级

额定输出容量：20VA、600VA

2、额定一次电流：0.1—600A

额定二次电流：5A

准确级：0.2S

额定输出容量：20VA

3、额定频率：50HZ

4、使用环境温度：-20-40摄氏度

5、使用海拔高度：≦1000m

 电压部分技术参数见

额定一次电压(kV)

设备最高电压(kV)

额定二次电压(V)

准确级次与额定二次容量(VA)

单台最大容量(VA)

工频耐压(kV)

计量

0.2

0.5

1

10

12

100

20~25

30

50

960

42

 电流部分技术参数

额定一次电流 (A)

额定二次电流(A)

准确级次与额定二次负荷(VA)

额定短时热电流(kA)

耐受时间 (S)

额定动稳定电流(kA)

0.2S

0.2

0.5S

0.5

5、10、15、20

5A或1A

10

15~20

25

2

1

5

30、50、75

7.5

1

18.5

100、200、300

30

1

75

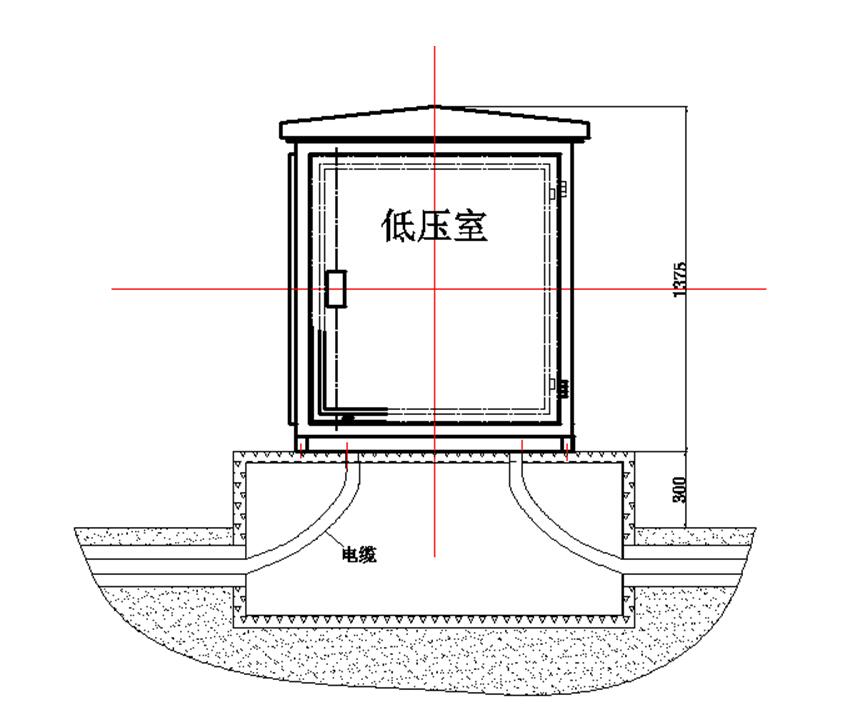

外形及安装尺寸：

外形尺寸1100*1200*1375mm

安装尺寸为1060*700mm（或直接坐落在地面上）

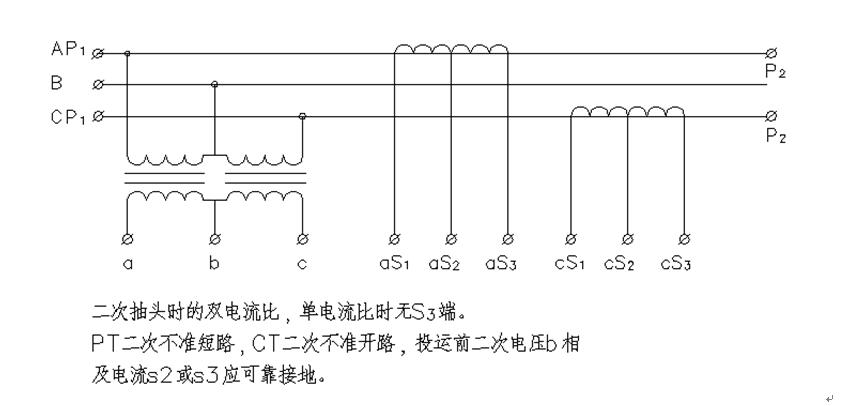

接线原理图：
