PJ-12W2型不锈钢高压计量柜
作者：  浏览量：3837  时间：2017-1-7



PJ-12W2型不锈钢高压计量柜

一、产品概述

   本产品适用于频率50HZ、10KV电力线路中，做高压电缆进线户的高压计量用，可安装在公园、居民小区、工矿区的路边草坪，或其它不便建高压配电室的电力计费场所，该产品有如下特点：

   箱体为全封闭式不锈钢，高低压室分离使设备操作更加安全，箱体上安装电子锁具有防窃电、报警功能，可加装避雷装置，带电显示屏，适用于高污染和化工腐蚀、沿海等地区

   可做成双绕组，无误差同步计量和传输使电能计量更加准确。若采用双向计量箱，可供联网计量之用（即分别计量发电和用电的电量）

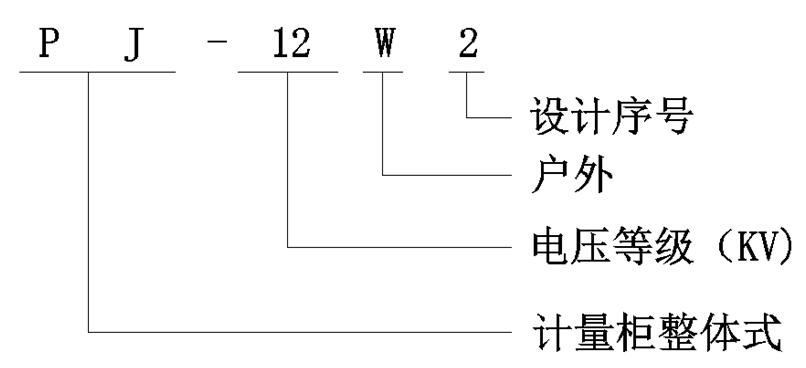

型号含义：

二、主要技术参数

1、额定一次电压：6、10KV（电压互感器接在相与相之间）

额定二次电压：100V、220V

准确级：0.2级、3P级

额定输出容量：20VA、600VA

2、额定一次电流：0.1—600A

额定二次电流：5A

准确级：0.2S

额定输出容量：20VA

3、额定频率：50HZ

4、使用环境温度：-20-40摄氏度

5、使用海拔高度：≦1000m

电压部分技术参数见

额定一次电压(kV)

设备最高电压(kV)

额定二次电压(V)

准确级次与额定二次容量(VA)

单台最大容量(VA)

工频耐压(kV)

计量

0.2

0.5

1

10

12

100

20~25

30

50

960

42

电流部分技术参数

额定一次电流 (A)

额定二次电流(A)

准确级次与额定二次负荷(VA)

额定短时热电流(kA)

耐受时间 (S)

额定动稳定电流(kA)

0.2S

0.2

0.5S

0.5

5、10、15、20

5A或1A

10

15~20

25

2

1

5

30、50、75

7.5

1

18.5

100、200、300

30

1

75

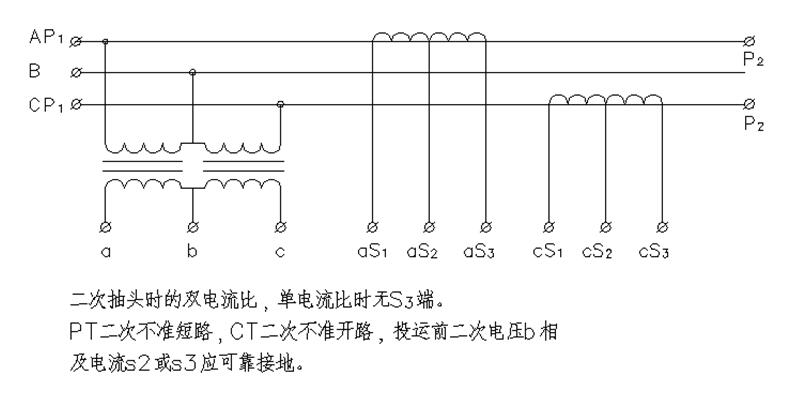

接线原理图：
