ZJKG-12KV型智能落地式计量控制柜

作者:  浏览量:30065  时间:2017-1-7



ZJKG-12KV型智能落地式计量控制柜

一、产品概述

   本产品适用于频率50HZ10KV电力线路中,做高压电缆进线户的高压计量用,可安装在公园、居民小区、工矿区的路边草坪,或其它不便建高压配电室的电力计费场所,该产品有如下特点:

本装置适用于额定频率50HZ6KV10KV的三相电力系统中做高压电能计量及负荷控制使用。产品整套装置由ZW32-12高压真空断路器和电流、电压组合互感器及电气控制箱组成。用于开断、关合电子系统中的负荷电流、过载电流及短路电流。在非法开启高压配电室或低压控制计量室时,开门报警功能可实现现场和远距离报警功能。电力数显屏,可循环显示计量表的有功、无功电量,线路的三相电压和三相电流,及其他参数。防电磁干扰和双绕组无误差同步计量和传输使计量更准确,能实现预付费、费控、负控等功能。可做成双绕组,无误差同步计量和传输使电能计量更加准确。

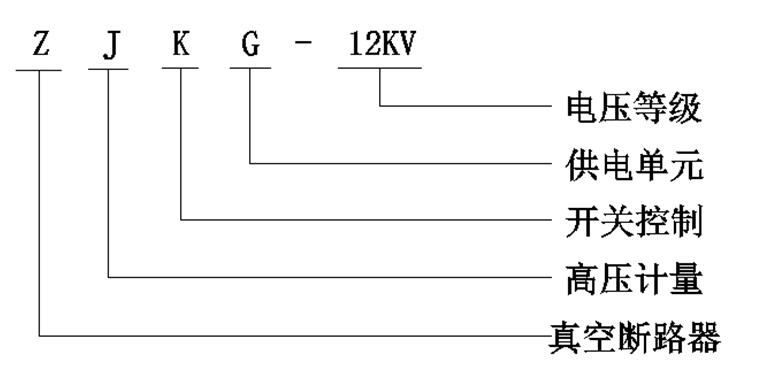

二、型号含义

三、主要技术参数

1、额定一次电压:610KV(电压互感器接在相与相之间)

额定二次电压:100V220V

准确级:0.2级、3P

额定输出容量:20VA600VA

2、额定一次电流:0.1600A

额定二次电流:5A

准确级:0.2S

额定输出容量:20VA

3、额定频率:50HZ

4、使用环境温度:-20-40摄氏度

5、使用海拔高度:1000m

电压部分技术参数见

额定一次电压(kV)

设备最高电压(kV)

额定二次电压(V)

准确级次与额定二次容量(VA)

单台最大容量(VA)

工频耐压(kV)

计量

0.2

0.5

1

10

12

100

20~25

30

50

960

42

电流部分技术参数

额定一次电流 (A)

额定二次电流(A)

准确级次与额定二次负荷(VA)

额定短时热电流(kA)

耐受时间 (S)

额定动稳定电流(kA)

0.2S

0.2

0.5S

0.5

5101520

5A1A

10

15~20

25

2

1

5

305075

7.5

1

18.5

100200300

30

1

75

真空断路器技术参数



序号

项目

单位

参数

1

额定电压

KV

12

2

额定频率

HZ

50

3

额定电流

A

630

4

额定短路开断电流

KA

20

5

额定峰值耐受电流(峰值)

KA

50

6

额定短时耐受电流

KA

20

7

额定短路关合电流(峰值)

KA

50

8

机械寿命

10000

9

额定短路开断电流开断次数

30

10

工频耐压(1min)(湿)(干)相同、对地/断口

KV

42/8

11

雷击冲击耐受电压(峰值)相同、对地/断口

KV

75/85

12

二次回路1min工频耐压

KV

2

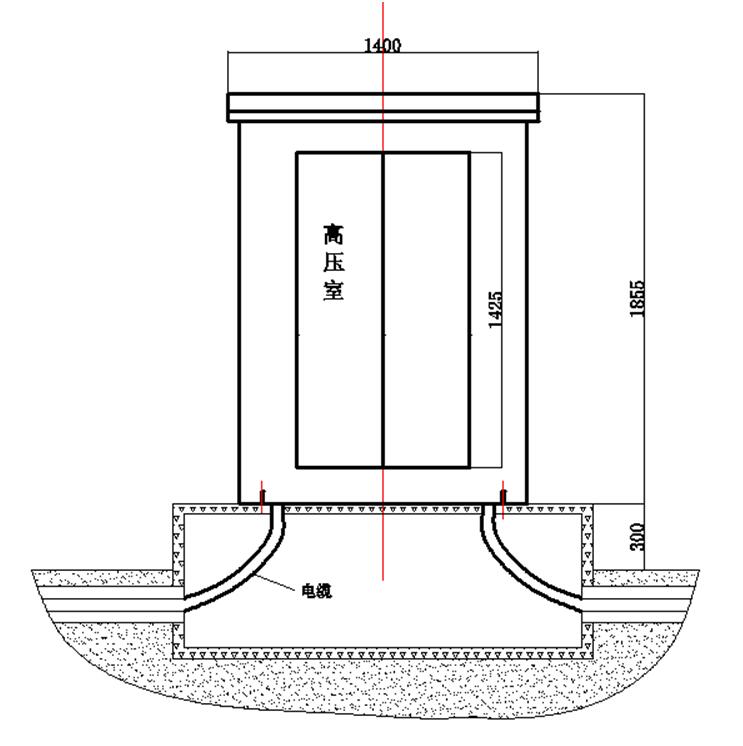

四、安装示意图:

总体尺寸:1400*1200*1855mm

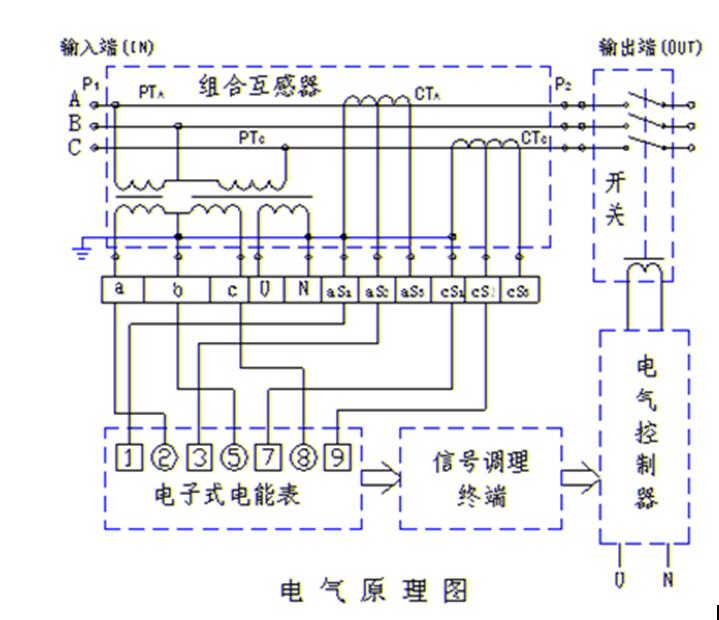

五、电气原理图:
